Supernízká kočka

Maximální zdvihová výška v nízkých prostorách

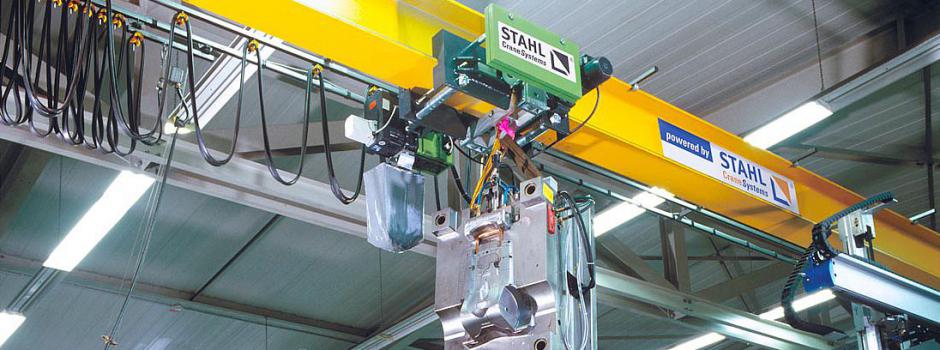

Supernízká kočka STK stanovuje nová rozměrová měřítka. Již vlastní konstrukční provedení této kočky, která je umístěna šikmo, přináší enormní výhody, co se týče úspory místa.Tím, že odpadá vratná kladka, konstrukční výška se zmenšuje o 33 %. Supernízká kočka dosahuje maximální zdvihové výšky háku v důsledku zástavbové výšce, která je redukovaná o 60%. Vzdálenost spodní hrany nosníku od základny háku je pouhých 210 mm při nosnosti 5000 kg a 185 mm při nosnosti 3200 kg. Patentovaný pohon řetězu se dvěma vzájemně oddělenými synchronně běžícími řetězy je jedinečný. Zdvihání a exaktní polohování břemena tak probíhá bez kývání a kmitání.

Tyto kladkostroje se dodávají také v nevýbušném provedení pro zóny 1, 21 a 22.

Chci se zeptat
  • Velmi malé rozměry s ohledem na maximální využití haly.
  • Kočka byla vyvinuta speciálně pro nízké haly.
  • Nízká vlastní hmotnost.
  • Rovnoměrné zdvihání nákladu bez kmitání.
  • Bezúdržbové provedení.
  • Pojezdy pro tichý chod kočky bez překážejících okrajů.
  • Volitelně provedení pro prostředí s nebezpečím výbuchu podle ATEX a IECEx.



Dva synchronně se pohybující řetězy s háky na jediném zdvihacím zařízení, umožňují i při nerovnoměrném zatížení synchronní zvedání bez šikmé polohy břemene.

STAHL CraneSystems

Zobrazit produkty

Modely

Různá konstrukční provedení a varianty pojezdů Vám otevírají mnohé možnosti jejich využití. Zcela individuálně podle Vaši specifických požadavku „na míru“ vyrobený kladkostroj.

Elektrický pojezd „nízká konstrukční výška“

Elektrický pohon s tichým chodem může být zkombinován také s kladkostrojem ST „nízká konstrukční výška“, což konstrukční výšku zmenší ještě o dalších 33%.
Nízká a „superkrátká“ kočka

Konstrukční provedení nízké kočky přináší enormní výhody, co se úspory místa týče. Řetězový kladkostroj je uspořádán šikmo, čímž může odpadnout vratná kladka. Tím se konstrukční výška změní o 33 %. „Superkrátká“ kočka naproti tomu dosahuje maximální zdvihové výšky háku v obzvláště nízkých prostorách díky o 60 % redukované konstrukční výšce. Své jméno dostala po právu – vzdálenost spodní hrany nosníku od základny háku je právě 210 mm při nosnosti 5 000 kg a pouze 185 mm při nosnosti 3 200 kg.

Technika

Je to uklidňující pocit vědět, jaká spolehlivá technika se skrývá v robustním řetězovém kladkostroji ST. Bezúdržbové komponenty modulárně koncipovaného řetězového kladkostroje jsou navzájem optimálně sladěny. Zaručují konstantní výkonnost, dlouhou životnost a vysokou účinnost.
Motor

  • Vysoká standardizace podle ISO (FEM).

  • Výkonné motory s vysokým zatěžovatelem a velkou četností spínání.

  • Standardní chlazení pomocí ventilátoru.

  • Regulace otáček možná přepínáním pólů nebo s frekvenčním měničem.

  • Volitelně sledování teploty motoru.
Brzda

  • Bezúdržbová, bezazbestová elektromagnetická kotoučová brzda.

  • Předimenzovaný brzdící moment.

  • Velká životnost, velikost opotřebení je možné kontrolovat a měřit.

  • Brzda je odolná proti působení vlhkosti, výparům a prachu z vnějšího prostředí.
Vedení řetězu

  • Inovované patentované vedení řetězu.

  • Upevňovací bod a nosné prvky jsou integrovány přímo v odlitku vedení řetězu z pevnostní šedé litiny.

  • Jednoduchá kontrola a výměna řetězového pastorku díky letmo uloženému hřídeli.

  • Uzavřené vedení řetězu.

  • Bezpečně funguje i při vysokém zatížení.

  • Tvrzený řetězový pastorek ve spojení s optimalizovanými kladkami zaručuje minimální opotřebení řetězu.
Řízení

  • Zařízení se dodává pro všechna obvyklá řídící napětí.

  • Elektrické připojení řízení a pojezdového motoru je provedeno pomocí konektorů.

  • Přehledné uspořádání stykačů.

  • Volitelně je možné dodat s přímým řízením.

  • Volitelně je možné dodat bez ovladače a/nebo s řízením pomocí stykačů.
Povrchová úprava

  • Standardní barva žlutozelená RAL 6018 černošedá RAL 7021.

  • Kvalitní základové i vrchní laky.

  • Speciální laky pro vnější nebo agresivní prostředí.

  • Volitelné jsou možné jiné barevné tóny dle RAL.
Kluzná spojka proti přetížení a převodovka

  • Kluzná spojka je u typů ST10 až ST60 umístěna v olejové lázni.

  • Snadno nastavitelná zvenčí.

  • Přesné nastavení momentu.

  • Není zapotřebí elektronické omezení nosnosti.

  • Mohou být dodány převodovky s různými převodovými poměry.

  • Předimenzovaná převodovka se šikmým ozubením.
Řetěz

  • Povrchově tvrzený, pozinkovaný a předimenzovaný řetěz.

  • Velká hloubka vytvrzení pro vysokou životnost.

  • Vysoké zařazení podle ISO.

  • Volitelně jsou k dispozici nosné řetězy z nerezové oceli.
Zásobník řetězu

  • Velký výběr zásobníků z plastu, ocelového plechu nebo tkaniny.

  • Volitelně je možné dodat bez zásobníku řetězu.

Volitelné doplňky

Stále je co zlepšovat …. I když je sériově vyráběný řetězový kladkostroj ST prvotřídní, máte možnost jej ještě díky mnoha mechanickým, elektrickým a elektronickým doplňkům vylepšit tak, aby byl ještě bezpečnější, hospodárnější a co do obsluhy komfortnější. Přitom se navíc zvýší jeho životnost. Pomocí dalšího vybavení si zvýšíte výkonnost svého řetězového kladkostroje a přizpůsobíte si jej individuálně svým požadavkům.

Zde Vám ukážeme pouze nejzajímavější přídavnou výbavu a volitelné doplňky.

Podvěsné ovladače

  • Robustní ovladač s tlačítkem pro nouzové vypnutí.

  • Spínací prvky pro zdvih, pojezd a jeřáb jsou vždy dvoustupňové.

  • Krytí IP 65.

  • Jednoduše lze přidat tlačítka např. pro houkačku.

  • Volitelně může být zobrazována hmotnost břemena; všechna zobrazená data je možné zobrazit na notebooku pomocí vyhodnocovací jednotky SMC.

Dálkové ovládání

  • Tlačítkový ovladač s přichycením na pásek, volitelně též se zpětným hlášením od jeřábu.

  • Vysílač s joystickem pro ovládání v provedení s nosným popruhem.

  • Nabíječky akumulátorů včetně výměnných akumulátorů.

  • Robustní plastové pouzdro.

  • Krytí IP 65.

  • Přenos povelů ve frekvenčním pásmu 2,4 GHz.

  • Další typy dálkových bezdrátových ovladačů na vyžádání.
Dálkový bezdrátový ovladač RadioMOVEit RMI

  • Ergonomický jednoruční bezdrátový dálkový ovladač v provedení s tlačítky s funkcí nouzového vypnutí pro všechny typy kladkostroje.

  • Je vhodný jak pro leváky, tak praváky.

  • Pro kladkostroje všech nosností.

  • Bez omezení zdvihu spirálovým kabelem.

  • Libovolná poloha bezdrátového dálkového ovladače u řetězu, libovolná velikost řetězu.

  • Přímé vedení břemena pomocí protiskluzových rukojetí.
Vyhodnocovací jednotka SMC

  • Neustálé monitorování zatížení břemene a to i při zastaveném zdvihacím mechanismu.

  • Automatická kontrola přetížení ALC.

  • Průběžné sledování zatížení a vyhodnocování průběhu zátěže.

  • Kontrola teploty motorů zdvihu a pojezdu.

  • Sběr provozních dat, např. počet provozních hodin, způsob zatěžovaní, spínání motorů a vyhodnocení zatěžovatele.

  • Možná výměna dat s PC.
Koncový vypínač pojezdu

  • Volitelně koncový vypínač pojezdu kočky.

  • Omezení pojezdu kočky v obou směrech.

  • Přepínání z vyšší na nižší rychlost pojezdu (zpomalení před zastavením).

  • Kontakty vypínače dimenzovány na řídící proud.

  • Krytí IP 66.
Provozní vypínač zdvihu

  • K dodání ve 2 provedeních: vypnutí v nejvyšší pozici háku nebo vypnutí v nejvyšší a nejnižší pozici háku (pro stacionární, ruční i motorický pojezd).

  • Spínání pomocí kladnice.
Váčkový koncový vypínač.

  • Možnost využití pro různé funkce, např. provozní vypínání nejvyšší a nejnižší polohy háku, přepínání z vyšší na nižší rychlost apod.

  • Krytí IP 55, volitelně IP 66.
Vedení řetězu z pružinové oceli

  • Kvalitní vedení řetězu pro hrubé provozy.

  • Uzavřené vedení řetězu.

  • Tvrzený řetězový pastorek extrémně odolný proti opotřebení.
Nezávislá brzda

  • Druhá brzda pro zvýšení bezpečnosti provozu.

  • Obě brzdy stejně dimenzované.

  • Druhá brzda působí přímo na zátěž, tzn. mimo funkci kluzné spojky.
Zobrazení zátěže

  • K dispozici Vám je velkoformátový červeně svítící 7-segmentový zobrazovač velikosti zátěže SLD (Stahl Load Display) s různými rozhraními, včetně CAN.

  • Výška číslic je volitelná 60, 100 nebo 150 mm.

  • Díky užití standardního zátěžového senzoru není zapotřebí instalovat další přídavný sensor.
Zařízení pro kontrolu a nastavení kluzné spojky FMD1

  • Robustní celkové provedení.

  • Moderní elektronické zkušební zařízení s osvědčenou senzorovou technikou s vysokou přesností ± 2 %.

  • Zkušební rozsah do 4 000 kg na jedné větvi řetězu, určeno pro řetězy do tloušťky článku 11,3 mm.

  • Ochranné pouzdro na zkušební zařízení.

  • Jednoduché intuitivní ovládání.
